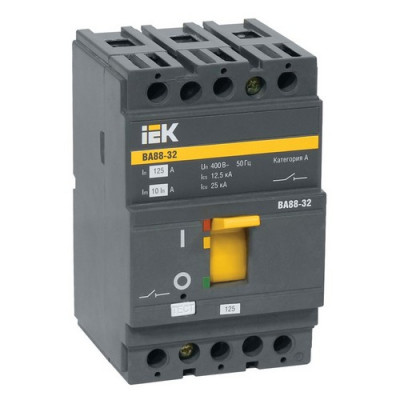

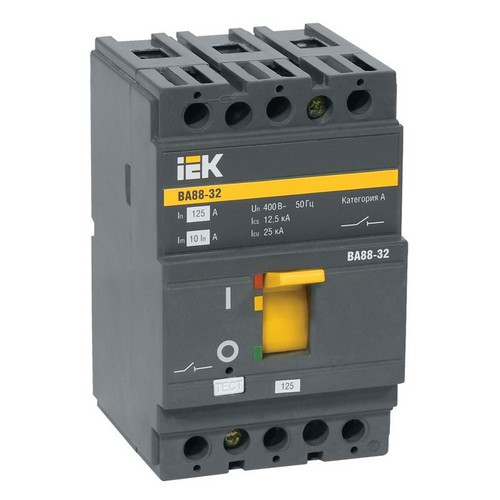

Автоматический выключатель ВА 88-32 3Р 32А 25кА IEK

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2 и изготовлены по техническим условиям ТУ 3422-001-18461115-2009.

Автоматические выключатели награждены серебряной медалью 16-й международной выставки "Электро-2007" в номинации "Лучшее электрооборудование".

Сделано в России.

Простая самостоятельная установка дополнительных устройств:

- аварийный контакт;

- дополнительный контакт;

- независимый расцепитель;

- расцепитель минимального напряжения;

- привод ручной поворотный;

- электропривод;

- втычная панель;

- выдвижная панель.

Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников, межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.

Габариты и вес - на 10-20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.

Технические характеристики

Номин откл способность Icu при 400 В 50 Гц:        25 кА

Тип подключения силовой электрич цепи:        Винтовое соединение

Конструкция прибора:        Встраиваемое устройство расширения

Количество полюсов:        3

Вид подключения главной электрич цепи:        Прочее

Тип элемента управления:        Тумблер

Степень защиты - IP:        IP30

Номин импульсное выдерживаемое напряжение:        8 кВ

Номин ток:        32 А

Тип расцепителя:        Тепловой, электромагнитный

Номин раб наибольшая откл способность Ics:        12,5 кА

Климатическое исполнение:        УХЛ3

Номин раб напряжение:        400 В

Частота сети:        50 Гц

Эксплуатационные параметры

Срок службы, Лет:        15

Гарантийный срок, Лет:        5
