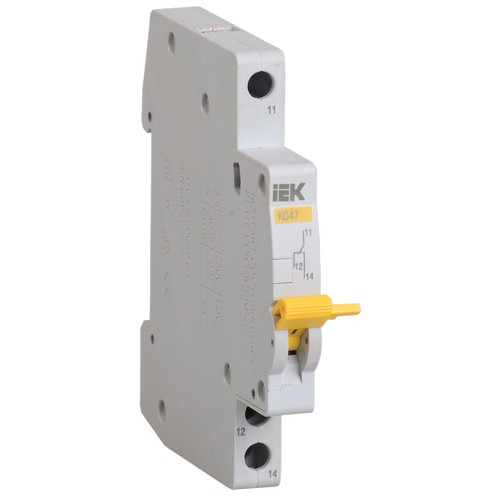

Контакт состояния КС47 новая серия на DIN-рейку IEK

Наименование: Контакт состояния КС47 новая серия на DIN-рейку IEK

/////

Описание:

Контакт состояния КС47 и контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов.

КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.

КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47.

После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).

В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.

/////

Преимущества:Безвинтовое крепление к автоматическим выключателям ВА47-29 и ВА47-100.

/////

Характеристики:

Индикация срабатывания: Нет

Количество переключающих контактов: 1

Функционал назначение или применение: Контакт состояния

Функционал назначение или применение: IEK_V0000697

Тип подключения: Винтовое соединение

Тип подключения: EV000415

Степень защиты - IP: IP20

Степень защиты - IP: EV006405

Ширина по количеству модульных расстояний: 0,5

Тип монтажа: На DIN-рейку (DRA)

Тип монтажа: EV004369

Макс сечение входящего кабеля кв.мм.: 2,5

Номин напряжение постоян тока - DC В: 110

Кол-во нормально замкнутых - НЗ контактов: 1

Кол-во норм разомкнутых - НО контактов: 1

Номинальное напряжение в сети перемен тока 50 Гц В: 230
