| Код товара | UT099903735 |
| Наименование | Наконечник герметичный изолированный НИМ16 (CPTAU16) IEK |
| Артикул | UZA-25-D16 |
| Единица измерения | шт |
| Остатки на складах общие | 2 |
| Остаток на складе "Курск 3-я Песковская 26а" | 2 |

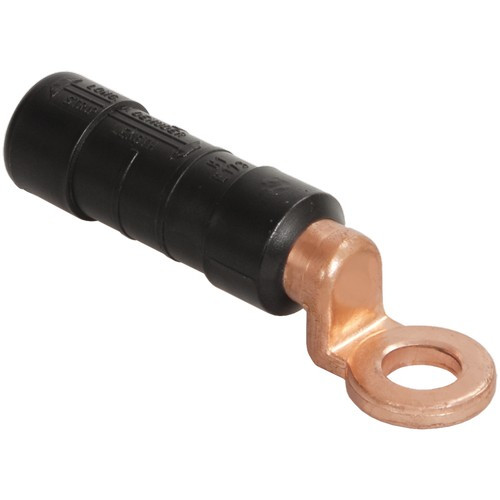

Наименование: Наконечники герметичные изолированные НИМ 16 (CPTAU 16) IEK
/////
Описание:
Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:
- 1200 Н для сечений 16 мм2 и 25 мм2.
- 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
/////
Преимущества:Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
Каждому сечению соответствует определенный цвет герметизирующего кольца.
Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.
/////
Характеристики:
Вес кг: 0,04
Поперечное сечение - алюминий кв.мм.: 16.0
Температура эксплуатации °C: -50...+60
Продольная герметизация: Да
Общ длина мм: 74.0
С защитной изоляцией: Да
Цвет герметизир кольца: Синий
Цвет герметизир кольца: IEK_V0000391
Тип матрицы для оперсовки гильз: Е140
Тип матрицы для оперсовки гильз: IEK_V0000223
Номин напряжение В: ? 1000
Диаметр отверстия под проводник мм: 5.5
Диаметр монтажного отверстия мм: 10.5
Форма поперечного сечения: Многопроволочная круглая/секторная жила
Форма поперечного сечения: EV010032
Стандартное номин поперечное сечение кв.мм.: 16
Подходит для кабел с алюм-стальной жилой: Нет
Материал: Алюминий / Медь
Материал: EV003894
