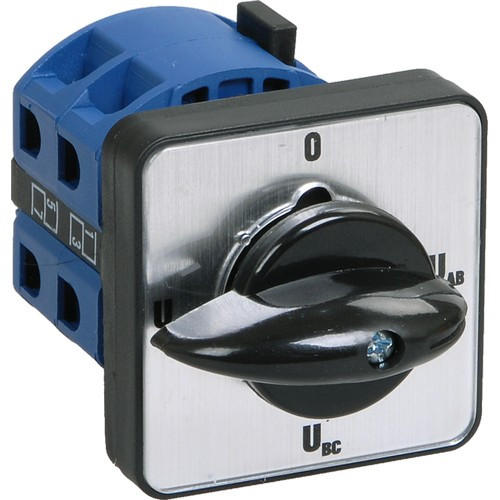

Переключатель кулачковый ПКП63-33 /У 63А "1-0-2" 3Р/400В IEK

Наименование: Переключатель кулачковый ПКП63-33/О 63А "1-0-2" 3Р/400В IEK

/////

Описание:

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.

По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03.

Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.

/////

Преимущества:Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.

Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.

Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:

- минимальное электрическое сопротивление замкнутого контакта;

- высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;

- обеспечение разных усилий и свободного хода рукоятки при включении и выключении;

- достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;

- большой ресурс работы (количество переключений до отказа).

/////

Характеристики:

Подходит для промежуточного монтажа: Да

Подходит для установки в распредел платы: Нет

Подходит для монтажа на передней стенке: Да

Подходит для напольного монтажа: Нет

Конструкция прибора: Встраиваемое устройство

Конструкция прибора: EV002104

С возвратом в нейтральное положение: Нет

С нейтральной позицией - ОТКЛ: Да

Кол-во позиций переключения: 3

Номин продолжительный ток Iu А: 63

Макс допустимое раб напряжение Ue AC В: 400

Количество полюсов: 3

Функции переключателя: Многоступенчатый переключатель

Функции переключателя: EV006495

ChangeTrackingMask: 0

Фиксация положения переключателя: Да

Класс защиты от поражения электрическим током: II

Класс защиты от поражения электрическим током: EV000583

Температура эксплуатации °C: -25…+40

Конструктивное исполнение: Открытое

Конструктивное исполнение: IEK_V0000165

Группа механического исполнения по ГОСТ 17516_1: M1

Группа механического исполнения по ГОСТ 17516_1: IEK_V0000076

Степень защиты - IP сторона контактов: IP00

Степень защиты - IP сторона контактов: EV006404

Степень защиты - IP сторона контактов: EV006404

Мех износостойкость млн циклов: 0,1

Электр износостойкость млн циклов: 0,03

Ток предохранителя qG А: 100

Номин мощность при AC-3 400 В кВт: 18,5/11

Номин мощность при AC-3 230 В кВт: 11/6

Номин мощность при AC-4 400 В кВт: 7,5/4

Номин мощность при AC-4 230 В кВт: 5,5/2,4

Номин мощность при AC-2 400 В кВт: 30

Номин мощность при AC-2 230 В кВт: 18,5

Номинальная способность к присоединению кв.мм.: 16

Цвет: Черный

Цвет: EV000206

Диаметр отверстия мм: 17.0

Номин раб напряжение AC контактов В: 230; 400

Номин мощность при AC-23 400 В кВт: 30/18,5

Номин мощность при AC-23 230 В кВт: 15/10

Номин рабочий ток Ie при АС-4 400 В А: 15

Номин рабочий ток Ie при АС-4 230 В А: 15

Номин рабочий ток Ie при АС-3 400 В А: 36

Номин рабочий ток Ie при АС-3 230 В А: 36

Номин рабочий ток Ie при АС-2 400 В А: 57

Номин рабочий ток Ie при АС-2 230 В А: 57

Номин рабочий ток Ie при АС-23 400 В А: 57

Номин рабочий ток Ie при АС-23 230 В А: 57

Номин рабочий ток Ie при АС-21 АС-22 400 В А: 63

Номин рабочий ток Ie при АС-21 АС-22 230 В А: 63

Номин напряжение В: 230/400

Номин тепловой ток Ith А: 63

Номин импульсное выдерживаемое напряжение кВ: 4

Номин напряжение изоляции Ui В: 660

Обозначение положений: 1-0-2

Обозначение положений: IEK_V0000157

С блоком управления: Нет

Модульное исполнение: Нет

Тип подключения силовой электрич цепи: Винтовое соединение

Тип подключения силовой электрич цепи: EV000415

Степень защиты - IP передняя сторона: IP20

Степень защиты - IP передняя сторона: EV006405

Степень защиты - IP передняя сторона: EV006405

Степень защиты - IP передняя сторона: EV006405

Размер передней панели: 65х65 мм

Размер передней панели: EV009128

Тип элемента управления: Поворотная позиционная ручка (с фиксацией)

Тип элемента управления: EV000092

В сборе в корпусе: Нет
