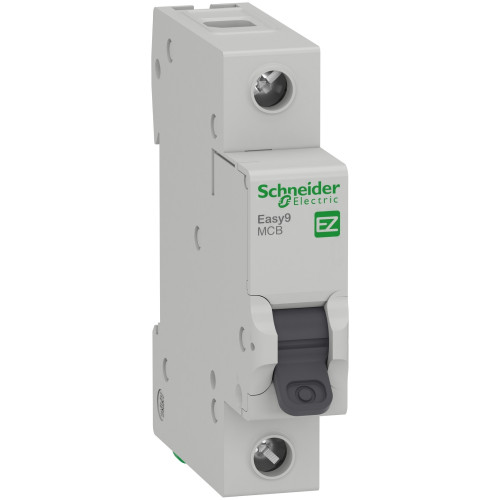

SE EASY 9 Автоматический выключатель 1P 10A (C) EZ9F34110

Серия

Easy9

Область применения

Распределение

Тип продукта

Автоматический выключатель

Краткое название устройства

Easy9 модульные автоматические выключатели

Описание полюсов

1P

Число защищенных полюсов

1

[In] номинальный ток

10 А

Тип сети

Переменный ток

Технология расцепителя

Термомагнитный

Код кривой

C

Отключающая способность

4500 А Icn в 230 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1

4500 А Icn в 400 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1

Соответствие требованиям по изоляции

Да в соответствии с IEC 60898-1

Дополнительные характеристики

Частота сети

50 Гц

Номинальное рабочее напряжение

230 В Переменный ток 50 Гц

Предел электромагнитного отключения

5...10 x In

Номинальная рабочая отключающая способность

4,5 кА 100 % Icn в 230 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1

Номинальное напряжение изоляции

500 V AC 50/60 Hz conforming to IEC 60898-1

Номинальное импульсное выдерживаемое напряжение

4 kV conforming to IEC 60898-1

Индикатор положения контакта

Да

Тип управления

Рычаг управления

Индикатор наличия напряжения

Без

Исполнение монтажа

Защелкивающийся

Монтажная опора

DIN-рейка

Шаг 9 мм

2

высота

81 мм

Ширина

18 мм

Глубина

66,5 мм

Цвет

Серый (RAL 7035)

Механическая износостойкость

10000 циклы

Электрическая износостойкость

4000 циклы

Соединения – клеммы

Tunnel type terminal (top or bottom) 1…25 mm? rigid

Зажим туннельного типа (Верхняя или нижняя) 1…16 мм? Гибкий

Момент затяжки

2 N.m top or bottom

Условия эксплуатации

Стандарты

IEC 60898-1

Сертификаты

ГОСТ Р

Степень защиты IP

IP20 в соответствии с МЭК 60529

Степень загрязнения

2

Подготовка к работе в тропических условиях

2

Относительная влажность

95 % в -25…60 °C

Рабочая температура окружающей среды

-25…60 °C

Температура окружающей среды при хранении

-40…85 °C
