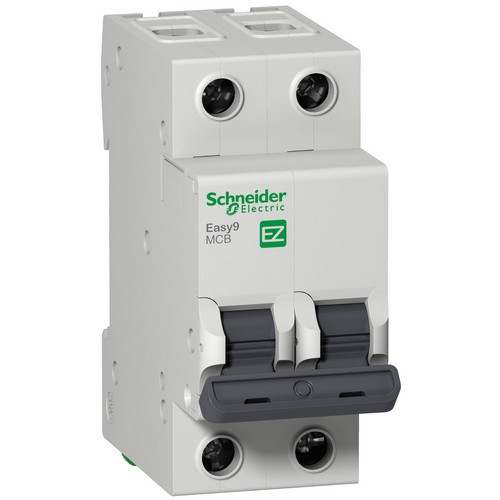

Выключатель автоматический модульный 2п C 25А 4.5кА EASY9 SchE EZ9F34225

Серия

Easy9

Область применения

Распределение

Тип продукта

Автоматический выключатель

Краткое название устройства

Easy9 модульные автоматические выключатели

Описание полюсов

2P

Число защищенных полюсов

2

Номинальный ток

25 A

Тип сети

Переменный ток

Технология расцепителя

Термомагнитный

Код кривой

С

Отключающая способность

4500 A Icn at 230 V AC 50/60 Hz conforming to IEC 60898-1
4500 А Icn в 400 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1

Соответствие требованиям по изоляции

Yes conforming to IEC 60898-1

Основные характеристики

Частота сети

50 Гц

Номинальное рабочее напряжение

400 V AC 50 Hz

Предел электромагнитного отключения

5...10 x In

Номинальная рабочая отключающая способность

4,5 кА 100 % Icn в 230 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1

Номинальное напряжение изоляции

500 V AC 50/60 Hz conforming to IEC 60898-1

Номинальное импульсное выдерживаемое напряжение

4 kV conforming to IEC 60898-1

Индикатор положения контакта

Да

Тип управления

Рычаг управления

Индикатор наличия напряжения

Без

Исполнение монтажа

Защелкивающийся

Монтажная опора

DIN-рейка

Шаг 9 мм

4

Высота

81 мм

Ширина

36 мм

Глубина

66,5 мм

Цвет

Grey (RAL 7035)

Механическая износостойкость

10000 циклы

Электрическая износостойкость

4000 cycles

Соединения – клеммы

Зажим туннельного типа (Верхняя или нижняя) 1…25 ммІ Жесткий
Tunnel type terminal (top or bottom) 1…16 mmІ flexible

момент затяжки

2 N.m top or bottom

Дополнительные характеристики

Стандарты

IEC 60898-1

Сертификаты

ГОСТ Р

Степень защиты IP

IP20 conforming to IEC 60529

Степень загрязнения

2

Подготовка к работе в тропических условиях

2

Относительная влажность

95 % at -25…60 °C

Рабочая температура окружающей среды

-25…60 °C

Температура окружающей среды при хранении

-40…85 °C

Условия эксплуатации
