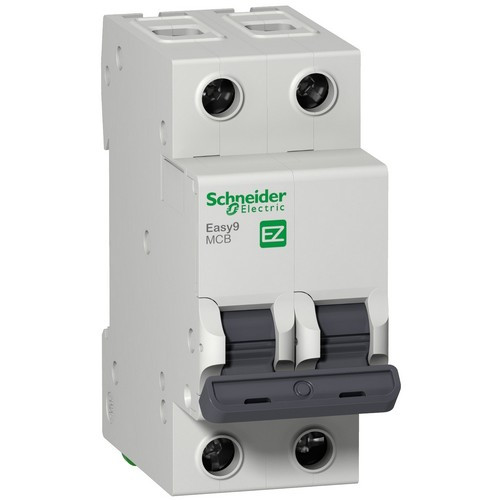

Выключатель автоматический модульный 2п C 50А 4.5кА EASY9 SchE EZ9F34250

Серия

Easy9

Область применения

Распределение

Тип продукта

Автоматический выключатель

Краткое название устройства

Easy9 модульные автоматические выключатели

Описание полюсов

2P

Число защищенных полюсов

2

Номинальный ток

50 A

Тип сети

Переменный ток

Технология расцепителя

Термомагнитный

Код кривой

С

Отключающая способность

4500 A Icn at 230 V AC 50/60 Hz conforming to IEC 60898-1
4500 А Icn в 400 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1

Соответствие требованиям по изоляции

Yes conforming to IEC 60898-1

Основные характеристики

Частота сети

50/60 Гц

Номинальное рабочее напряжение

400 V AC 50/60 Hz

Предел электромагнитного отключения

5...10 x In

Номинальная рабочая отключающая способность

4,5 кА 100 % Icn в 230 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1

Номинальное напряжение изоляции

500 V AC 50/60 Hz conforming to IEC 60898-1

Номинальное импульсное выдерживаемое напряжение

4 kV conforming to IEC 60898-1

Индикатор положения контакта

Да

Тип управления

Рычаг управления

Индикатор наличия напряжения

Без

Исполнение монтажа

Защелкивающийся

Монтажная опора

DIN-рейка

Шаг 9 мм

4

Высота

81 мм

Ширина

36 мм

Глубина

66,5 мм

Цвет

Grey (RAL 7035)

Механическая износостойкость

10000 циклы

Электрическая износостойкость

4000 cycles

Соединения – клеммы

Tunnel type terminal (top or bottom) 1…25 mmІ flexible
Tunnel type terminal (top or bottom) 1…35 mmІ rigid

момент затяжки

3.5 N.m top or bottom

Защита от утечки на землю

Отсуствует

Дополнительные характеристики

Стандарты

IEC 60898-1

Сертификаты

ГОСТ Р

Степень защиты IP

IP20 conforming to IEC 60529

Степень загрязнения

2

Подготовка к работе в тропических условиях

2

Относительная влажность

95 % at -25…60 °C

Рабочая температура окружающей среды

-25…60 °C

Температура окружающей среды при хранении

-40…85 °C

Условия эксплуатации
