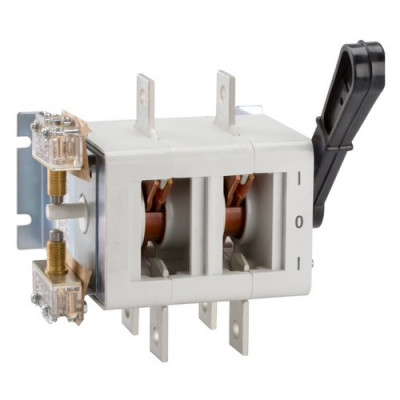

Выключатель-разъединитель ВР32-37-В71250-400А-УХЛ3-КЭАЗ

Общие данные:

Наименование: Выключатель-разъединитель ВР32-37-В71250-400А-УХЛ3-КЭАЗ

Описание: Выключатель-разъединитель 3 полюсный на номинальный ток 400 А, в котором установлена съемная рукоятка.

Ссылки:

3D-модель 119396 103395: https://keaz.ru/f/3306/3d-model-119396-103395.zip

Каталог Выключатели-разъединители ВР32: https://keaz.ru/f/204/catalog-vr32.pdf

Руководство по эксплуатации выключателей-разъединителей серии ВР32 изм.2: https://keaz.ru/f/8975/rukovodstvo-po-ekspluatacii-vikluchateley-razediniteley-serii-vr32-gjik-642423-002re-izm.2.pdf

Референция ООО "ШНЭЛ": https://keaz.ru/f/4884/shnel.pdf

Сертификат ТР ТС - ВР32: https://keaz.ru/f/581/sert-trts-vr32.pdf

Сертификат соответствия ВА, АП, АК, АЕ20, ВР (Украина): https://keaz.ru/f/4528/ukrsert-va-ap-a63-ae20..pdf

Патент 63047 - ВР32: https://keaz.ru/f/2190/photo-patent-63047-vr32.jpg

3D-модель ВР32-37 2 направления: https://keaz.ru/f/2632/3d-vr32-37-2-napravleniya.zip

3D-модель ВР32-37В70250: https://keaz.ru/f/5369/vr32-37v70250.zip

Чертежи ВР32-37 2 направления: https://keaz.ru/f/3666/cherteji-vr32-37-2-napravleniya.zip

ВР32: https://keaz.ru/f/8049/vr32.zip

Характеристики:

Количество полюсов: 3

Способ установки: стационарный с креплением на панели

Степень защиты (IP): IP00

Род тока: AC/DC

Исполнение рукоятки: съемная

Тип изделия: Выключатель-разъединитель

Вид рукоятки: боковая смещенная

Подходит для фронтального монтажа: 1

Пригоден в качестве предохранительного выключателя: 1

Тип элемента управления: рычажковый (перекидной рычаг)

Пригоден в качестве устройства аварийной остановки: 1

Моторный привод встроенный: 0

Моторный привод (дополнительно): 0

Пригоден в качестве сервисного выключателя: 1

Компактная версия выключателя-разъединителя: 0

Подходит для установки в распределительный щит: 1

Подходит для промежуточного монтажа: 0
